CS61c_3 — Instruction formats

the history of Computers

first computer is ENIAC,built in 1946,mainly used for calculating triangle.
army computer to programmer,mostly are women.
von Neumann architecture: stored program computer.
the first stored program computer is EDVAC,built in 1949,剑桥。
Consequence: Everything has a memeory address.Every instruction and data must be stored in memory, and we can get them by their address because all things can be represented by binary numbers.
要知道一开始的程序是用电线的插入来实现的，非常的不方便，现在有了存储二进制指令的计算机，巨大的进步！
One register keeps address of instruction to be executed next,called Program Counter(PC).
Consequence2: Binary Compatibility,开发者们并不想在更新产品后重新学习一套新的指令集，所以新产品一般都会兼容老产品的指令集，就是所谓的向后兼容(backward compatibility)。比如说IBM在1981年推出的pc采用了intel 8088处理器，这导致现在的最新的pc仍然兼容80x86系列指令集，可以运行从1980到现在的程序。

Instruction as Numbers

Most instructions are represented as 32-bit numbers in RISC-V ，and that is same in RV32,RV64,RV128.
and we divide the 32 bits into several fields,each field tells processor something about instruction.如果直接使用32位来表示我们的指令，那么会有2^32种不同的指令，这显然是不现实的，RISC-V直接定义了6种基础的指令格式，包括R-type,I-type,S-type,B-type,U-type和J-type，每种格式都有自己特定的字段划分方式。

Instruction Formats

R-type reg-reg operations

rs1(source register 1): specifies register containing first operand.
rs2: specifies register containing second operand.
rd(Desination register): specifies register which will receive result of computation.
each register field holds a 5-bit number,刚好32个寄存器。
func3和func7与opcode一起指定具体的操作，但是问题来了，func3+func7一共是10位，我们有1024个操作吗，显然没有啊，那么要这么多的冗余干什么呢？有一些选择如何编码指令的方式，让processor更容易找到正确的指令。还有就是为什么func7和func3不是连续的，后面再说🐶

1
2
3
4
5
6
7
8


一些R的例子
add x18,x19,x10
0000000 01010 10011 000 10010 0110011
add      x10   x19 add  x18   reg-reg op

add x4,x3,x2
0000000 00010 00011 000 00100 0110011
hex: 0x00218233

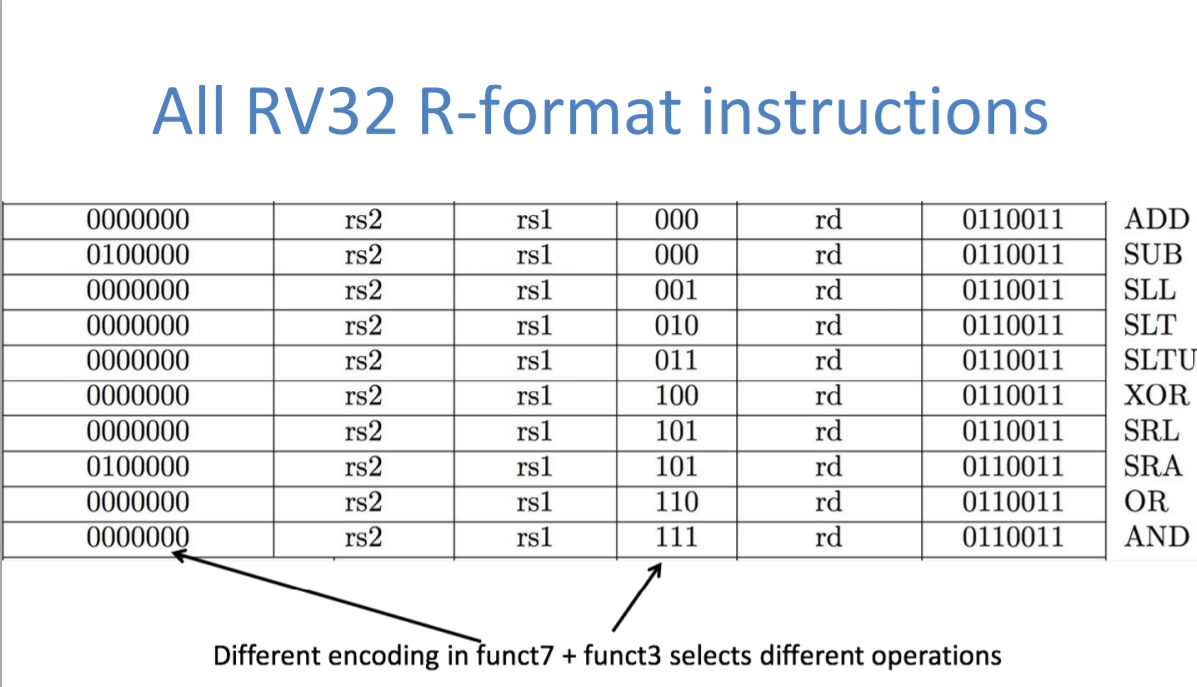

补充一下slt指令，slt rd,rs1,rs2, 如果rs1<rs2,则rd=1，否则rd=0。 # set less than
sltu与slt类似，但是是无符号数比较。
第30位只有sub和sra是1，其他的都是0，我的理解是前者用于和加法的区分，后者用于提前知道要进行符号扩展。

I-type immediate operations

1
2
3
4


addi rd,rs1,imm
可以想到这里不再使用rs2了，所以imm可以直接使用rs2的5位。
但是显然5位只能表示-16到15的数值，远远不够用，所以我们把func7的7位也拿来表示imm，这样imm就有12位了，可以表示-2048到2047的数值。
剩下的部分和R-type一致。

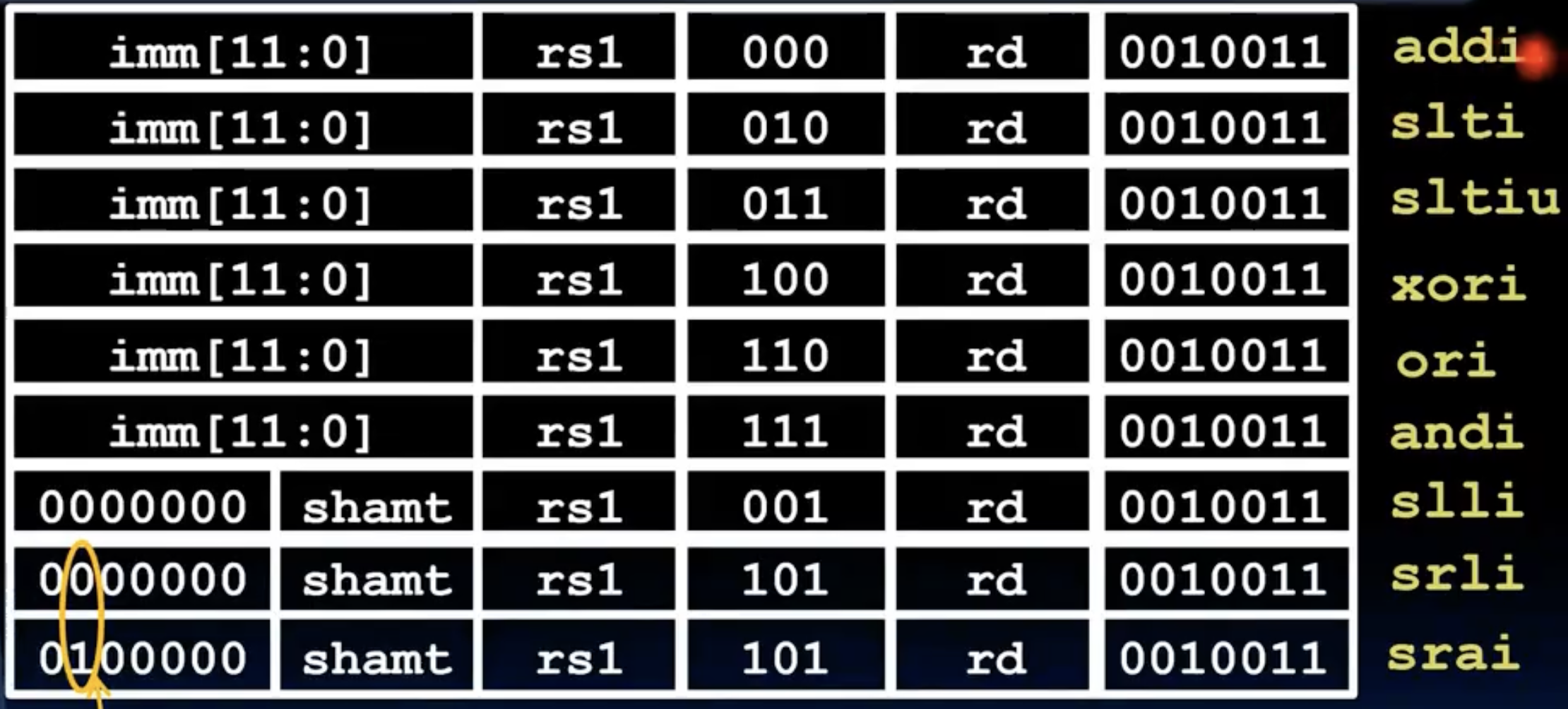

slti和sltiu与slt和sltu类似，只不过是将rs2替换成了imm。 set less than immediate
由于我们使用的是RV32，所以移位最大就是32，再多也没有意义了，所以shamt只需要5位就够了，然后剩下的7位可以用于别的地方，比如和之前类似设置第30位来区分srl和sra。
如果需要更大的立即数，后面再说。

Load instructions are also I-type

由于I-type是针对算术指令设计的，所以load指令单独用一个opcode来表示,其余的变化就是把imm作为地址偏移量(offset)来使用。

1
2
3


lw x14,8(x2)
000000001000 00010 010 01110 0000011
imm(offset)  rs1   lw   rd    load

lh表示加载半个word（16位），lb表示加载一个byte（8位），lbu表示加载一个无符号的byte，lbh表示加载一个无符号的halfword，注意到二者特别使用了一个位来区分符号扩展和零扩展。而lb和lh则是需要进行符号扩展的。

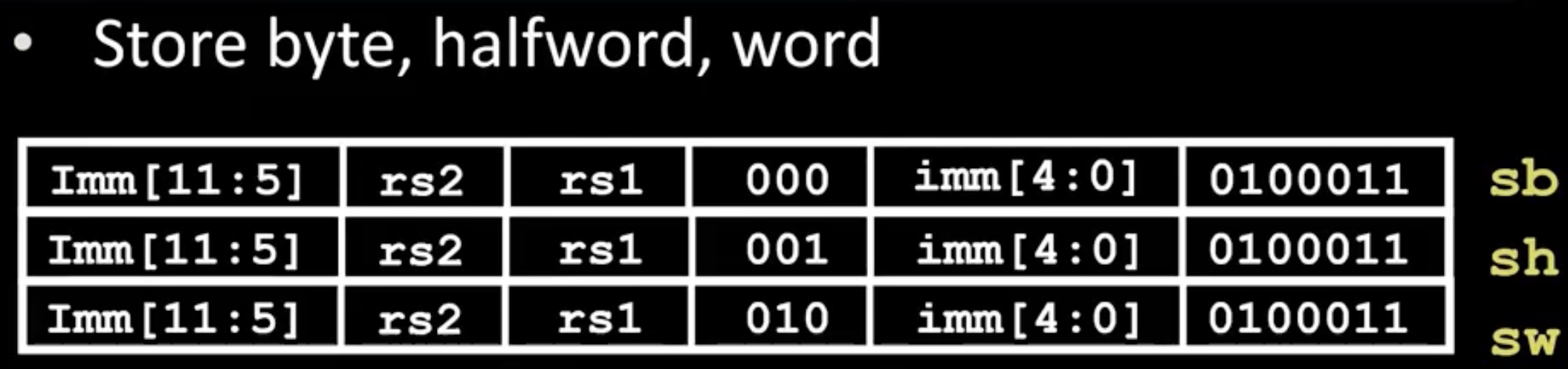

S-type store operations

注意到imm（offset）被拆分成了两部分，imm[11:5]和imm[4:0]分别放在了不同的位置，原来的R-type中的rd位置用来放置imm[4:0], 而func7位置用来放置imm[11:5],rs2位置用来放置源寄存器(存储数据的)，而rs1位置用来放置基地址寄存器base。

1
2
3


sw x14, 8(x2)
0000000        01110       00010  010   01000        0100011
offset[11:5]   (source)    base   sw  offset[4:0]     store

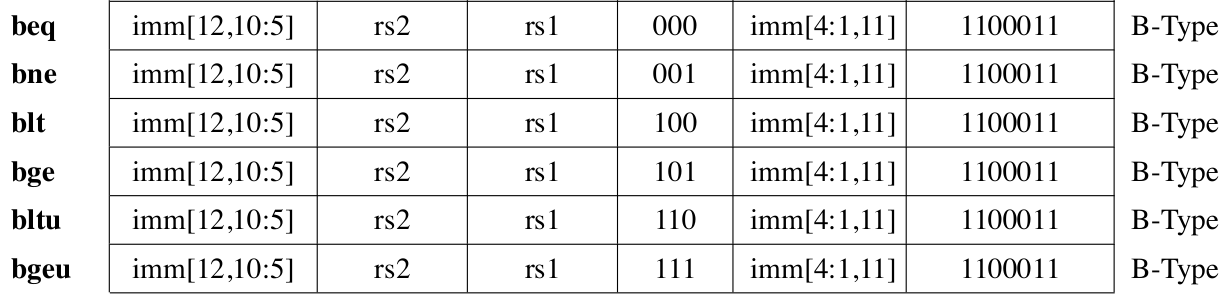

B-type branch operations

imm is the offset to be addded to PC for branch target address.
Shall we use byte as the unit of offset? No, absolutely not, 因为指令都是32位对齐的，如果使用字节作为单位，有可能跑到指令的中间位置导致发生一些奇怪的事情。所以我们使用32位作为unit,这样不仅可以保证对齐，而且可以增加分支的范围。

1
2
3
4


if we not branch:
    pc = pc + 4
else
    pc = pc + imm * 4

然而在真实的risc-v指令中我们并不是这样处理的，因为压缩指令的存在（16位指令），为什么存在16位的指令呢，因为在有些代码中，空间真的很重要，通常用于非常便宜的消费设备(flash,memory keys)。所以相应的步长也就不是4了，而是2，保证16位对齐。

1
2
3
4


if we not branch:
    pc = pc + 4
else
    pc = pc + imm * 2

这才是真实的risc-v分支指令的工作方式，其实不管是4还是2，我们都不存储这个步长在imm中，而是直接存储其他的位，默认就是2🐶

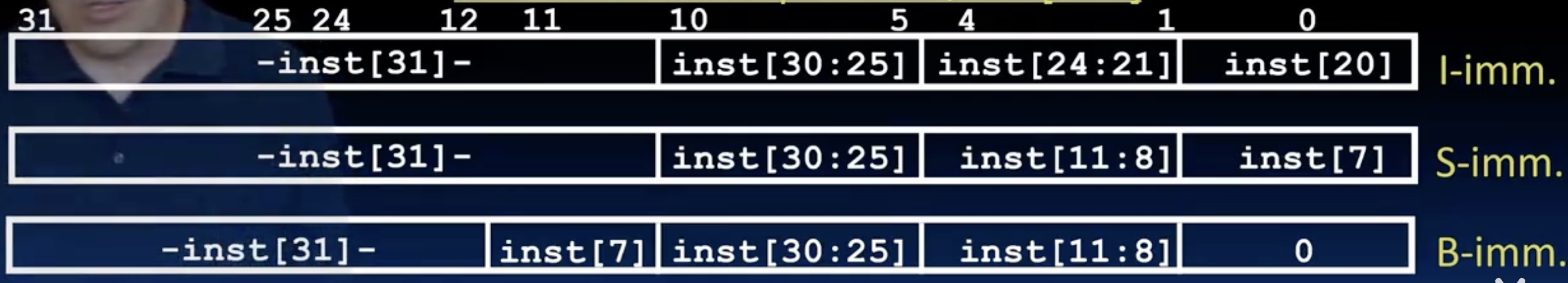

在举一个例子之前我们先看看imm的奇怪的位置
如果你忘了imm的位是怎么分布的，点这里Instruction Formats,可以发现imm的位置大致上没啥变化，只是被拆分成了几部分放在了不同的位置，而且顺序也被打乱了。

这个图表明B-type确实没有存储imm[0],之前也说了由于16位对齐所以一定是2的倍数，所以imm[0]一定是0，不需要存储，所以节省了一个inst的imm位用来引入12位，将原来的11位放到inst[7],12位放到inst[31]，其余和S-type类似。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12


an example:
Loop:beq x19,x10, end
     add x18,x18,x10
     addi x19,x19,-1
     j Loop
end: # target instructions

offset = end - beq = 16 bytes = 8 * 2
beq x19,x10,8
8: 000000001000
0000000     01010 10011 000     10000      1100011
imm[12|10:5] rs2   rs1  beq   imm[4:1|11]   branch

question on PC-addressing and U-type instructions

代码在内存中可能发生移动，但是由于我们使用的是相对地址，所以不影响正确性。
由于我们相当于使用了13位的分支偏移量，那就是-1024到1023个指令（32位），如果跳转范围超过了怎么办呢？
我们使用u-type指令来加载一个20位的立即数到寄存器中，补充两个指令：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14


lui rd,imm20 # load upper immediate and set lower 12 bits to 0
auipc # add upper immediate to pc

an example: how to set 0xDEADBEEF to x10
lui x10,0xDEADB
addi x10,x10,0xEEF
=> x10 = 0xDEADAEEF why？
因为addi会进行符号扩展，所以0xEEF会被扩展成0xFFFFEEF，相当于B-1
那就是0xDEADAEEF,所以我们是不是可以使用addiu?RISC-V有这个东西吗,从前面的I-type可以看到所有的func3都被用完了，所以没地方了，那么怎么办呢？只能在lui的时候提前加上1，这样就抵消了。
为此有了一个新的指令：
li rd,imm32 # 这个指令会自动帮你分成lui和addi两条指令来执行，并且自动加一保证结果的正确。

至于auipc它的格式一样，auipc rd,imm20
将imm20左移12位加上pc的值然后存到rd中。

只保留了func3和opcode,剩下的20位全部用来存储imm20。

J-type instructions

和branch类似，jal保证了16位对齐，所以imm[0]不存储，实际使用了[0:20]一共21位的偏移量。
2^21 / 2 / 4 = 2^18,所以是-2^18到2^18-1个指令（32位）。
它的opcode是1101111,func3被省略掉了，剩下的20位用来存储imm。

1
2


j Label = jal x0,Label # Discard return address
jal ra, FuncName # call function and store pc+4 to ra

还有一个披着羊皮的狼：jalr rd,rs,imm，看起来是跳转指令，但是使用的其实是I-type格式。如果忘了，点这里Instruction Formats

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16


write pc+4 to rd
set pc = (rs + imm) & ~1 （注意最后还是要保证偶数的）
由于实际使用的是I-type，所以最低位并不是0！
对了这个pc是绝对地址欧！

some examples:
# ret and jr psuedo-instructions
ret = jr ra = jalr x0,ra,0

# call function at any 32-bit absolute address
lui x1, <hi20bits>
jalr ra, x1, <lo12bits>

# Jump PC-relative with 32-bit offset
auipc x1, <hi20bits> # x1 = pc + offset_high
jalr x0, x1, <lo12bits> # pc = x1 + offset_low

总结

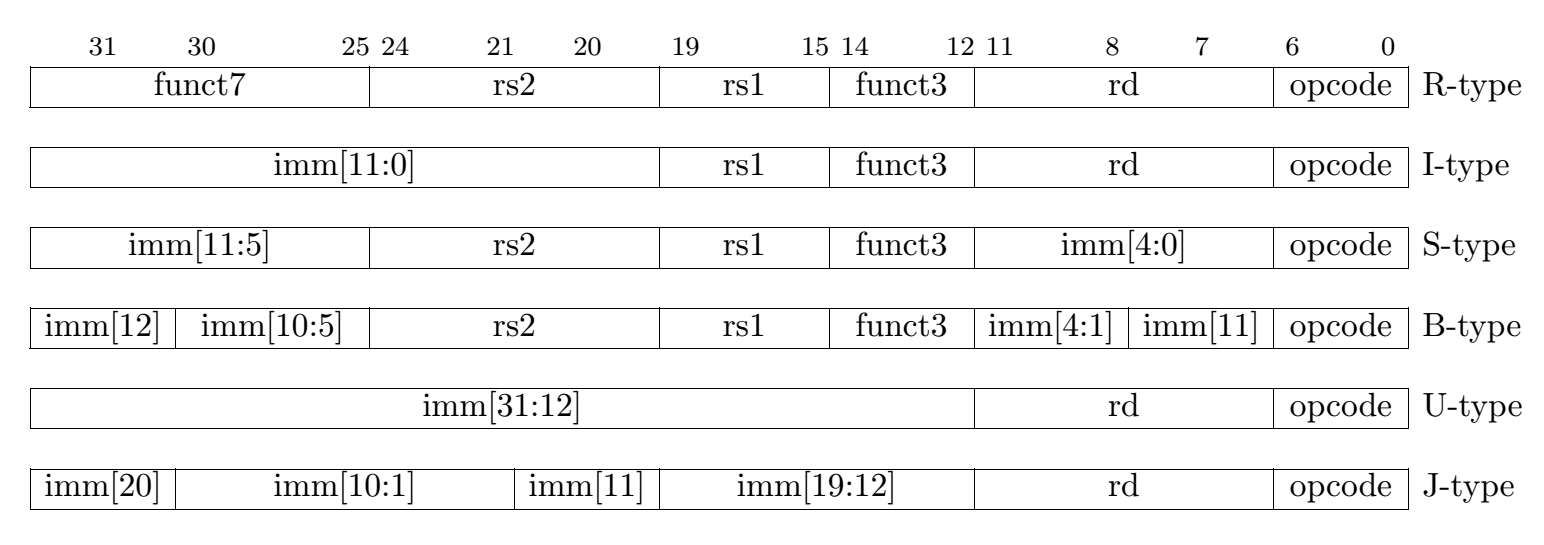

最重要的图RISC-V Instruction Formats

我们用指令排版的难以理解，换来了寄存器和立即数位置的对齐，使得硬件解码更加方便，这是值得的。
