FPGA学习之路-阻塞赋值与非阻塞赋值

例子,二者有什么区别呢？

1
2
3
4
5
6
7


// 非阻塞赋值
always@ (posedge Clk)
    counter <= counter + 1;

// 阻塞赋值
always@ (posedge Clk)
    counter = counter + 1;

非阻塞赋值的情况

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21


module block_nonblock(
    input Clk,
    input Reset_n,
    input a,b,c,
    output reg [1:0] out;
);

reg [1:0] d;

always@(posedge Clk or negedge Reset_n)
if(!Reset_n)begin
    d <= 2'b0;
    out <= 2'b0;
end
else begin
    d <= a + b;
    out <= d + c;
    // out <= a + b + c; 这个又是一种可能的写法
end

endmodule

还有一种等价的写法（分成两个always）,参数部分省略

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15


always@(posedge Clk or negedge Reset_n)
if(!Reset_n)begin
    d <= 2'b0;
end
else begin
    d <= a + b;
end

always@(posedge Clk or negedge Reset_n)
if(!Reset_n)begin
    out <= 2'b0;
end
else begin
    out <= d + c;
end

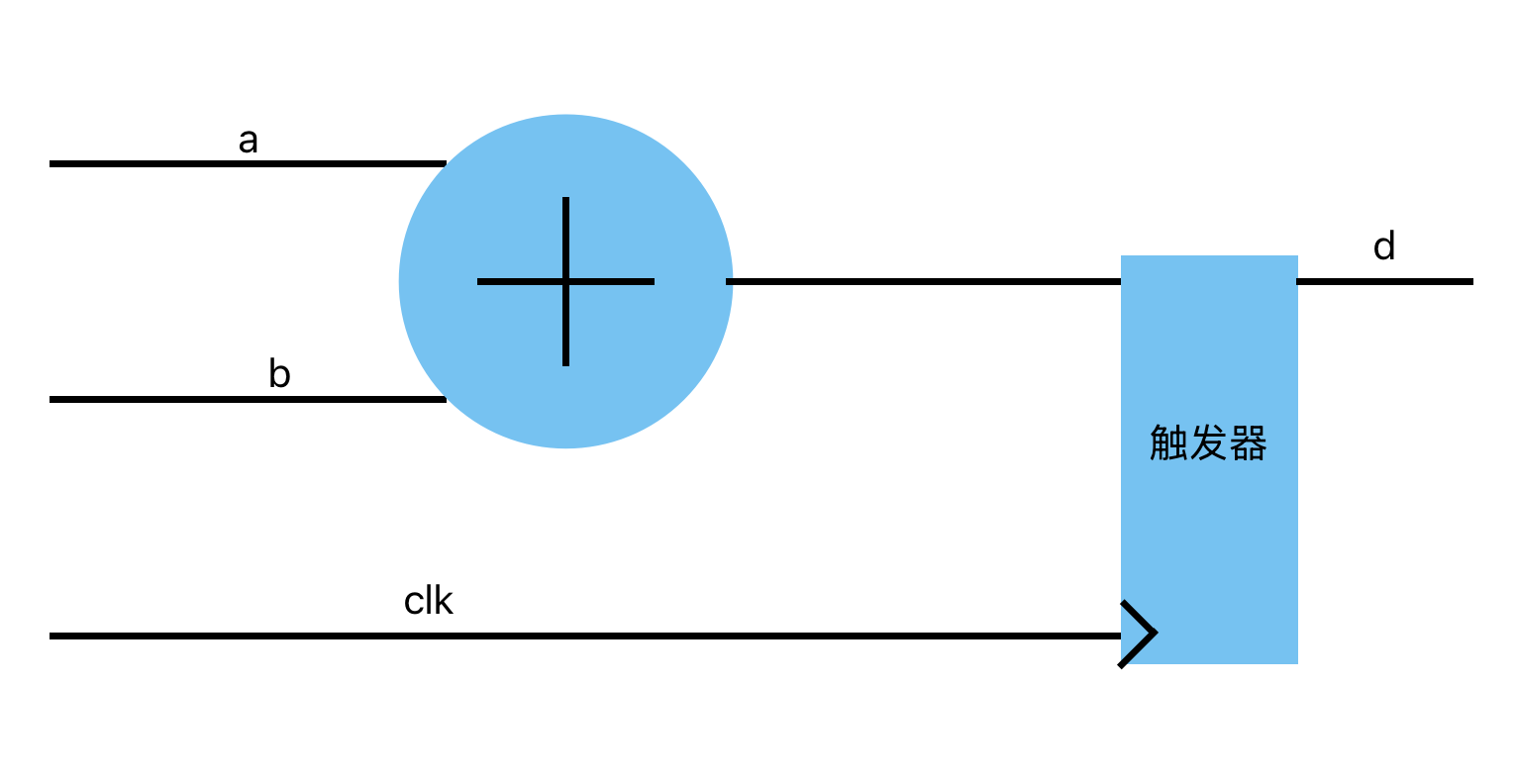

其中d<=a+b的电路展示：

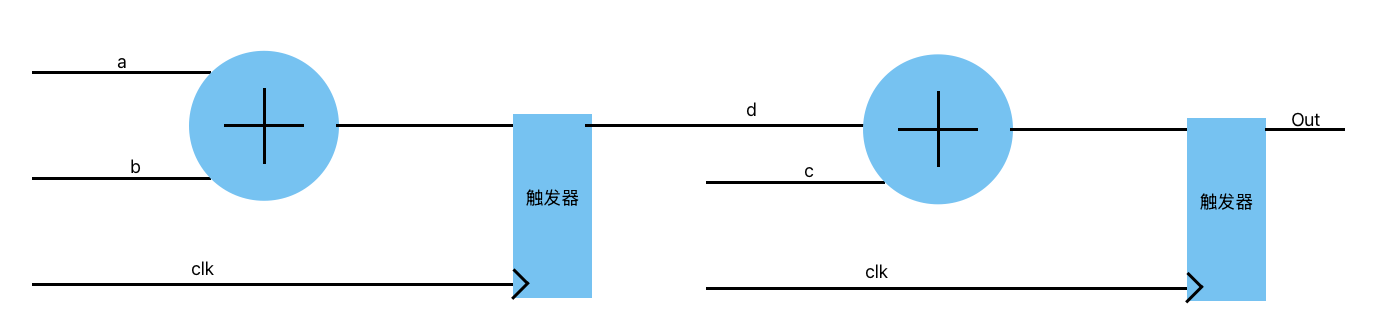

而out<=d+c的电路展示：

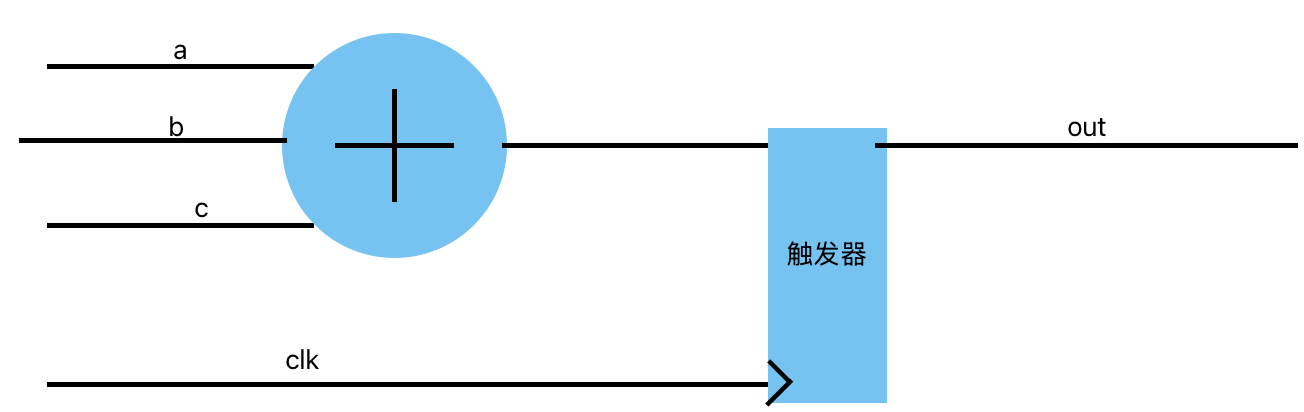

而out<=a+b+c的电路展示：

阻塞赋值的情况

现在的是如果我写成

1
2
3
4
5
6
7
8
9


always@(posedge Clk or negedge Reset_n)
if(!Reset_n)begin
    d = 2'b0;
    out = 2'b0;
end
else begin
    d = a + b;
    out = d + c;
end

在这种情况下，如果使用vivado的综合分析工具，查看schematic view，会发现d寄存器没了，只有一个out寄存器。（可以看成是组合逻辑顺序执行了）
也就是说，阻塞赋值会让d的值在同一个时钟周期内立刻更新，所以out的计算会使用新的d值，相当于out=a+b+c。
所以和out<=a+b+c的电路原理是一样的。
但是如果我这样写：

1
2
3
4
5
6
7
8
9


always@(posedge Clk or negedge Reset_n)
if(!Reset_n)begin
    d = 2'b0;
    out = 2'b0;
end
else begin
    out = d + c;
    d = a + b;
end

不存在依赖问题，因为out的计算使用的是上一个时钟周期的d值，然后d才被更新为新的值。所以在综合分析后的原理图中，d寄存器又回来了(用于存储供out使用的旧值)。

D触发器

这里顺便说一下D触发器的工作原理
D触发器是一种最简单的存储单元，用于在数字电路中存储单个位的信息。而寄存器则是有多个D触发器组成的，用于存储多位信息。比如Reg [7:0] output 就是有8个D触发器并联组成的8位寄存器（共享同一个时钟信号）。
D触发器在时钟上升沿时，将D输入的值传递到Q输出端。
也就是说，在时钟上升沿之前，D输入的值会被锁存，并在时钟上升沿时更新Q输出。
这意味着在时钟周期内，D输入的值可以变化，但Q输出只会在时钟上升沿时更新为D的值。
例如，如果D在时钟上升沿之前为1，那么在时钟上升沿时，Q将更新为1。
如果D在下一个时钟周期内变为0，那么Q仍然保持为1，直到下一个时钟上升沿时，Q才会更新为0。

总结

在时序逻辑中，一律使用非阻塞赋值(<=)，以确保所有寄存器在时钟边沿同时更新，避免竞态条件和不确定行为。阻塞赋值(=)主要用于组合逻辑电路的描述，在这种情况下，赋值顺序很重要，因为它们会立即生效，影响后续的计算。
