FPGA2 — 基于FPGA的串口发送实验以及verilog实现

原理部分

UART (Universal Asynchronous Receiver/Transmitter)是一种串行通信协议，广泛应用于计算机和外围设备之间的数据传输。它通过将数据分成一系列的位(bit)进行传输，从而实现设备间的通信。
在发送数据的时候将并行数据转换成串行数据来传输，在数据接受的时候将接受到的串行数据转换成并行数据，可以实现全双工传输和接收。
包括了RS232,RS449,RS423,RS422和RS485等标准。

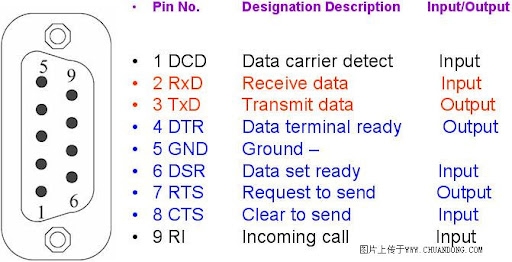

我们使用的是最常见的RS232标准，包括9个引脚,如图所以：

数据位：发送的数据位数，通常为5到8位。
波特率：数据传输的速度，单位为比特每秒（bps）。常见的波特率有9600、19200、115200等。
奇偶校验：用于检测数据传输中的错误，可以是奇校验、偶校验或无校验。
停止位：用于标识数据包的结束，通常为1或2位。

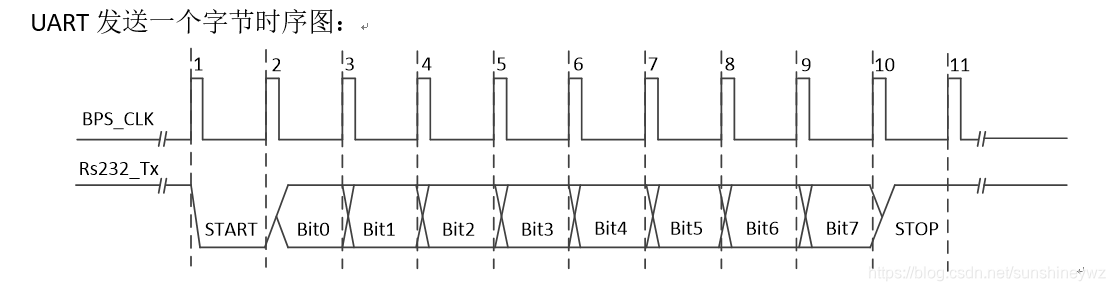

uart 发送数据格式： 1个起始位 + 5-8个数据位 + 可选的奇偶校验位 + 1或2个停止位起始位为低电平，停止位为高电平。

可以想到之前的FPGA点灯实验中8个LED灯的基础时间单元和波特率其实是一个东西，只不过点灯实验中是直接控制LED的亮灭时长，而UART通信中则是通过这个时间单元来控制数据的发送和接收速度。而用户自定义8种亮暗恰好对应8个数据位。

实验部分

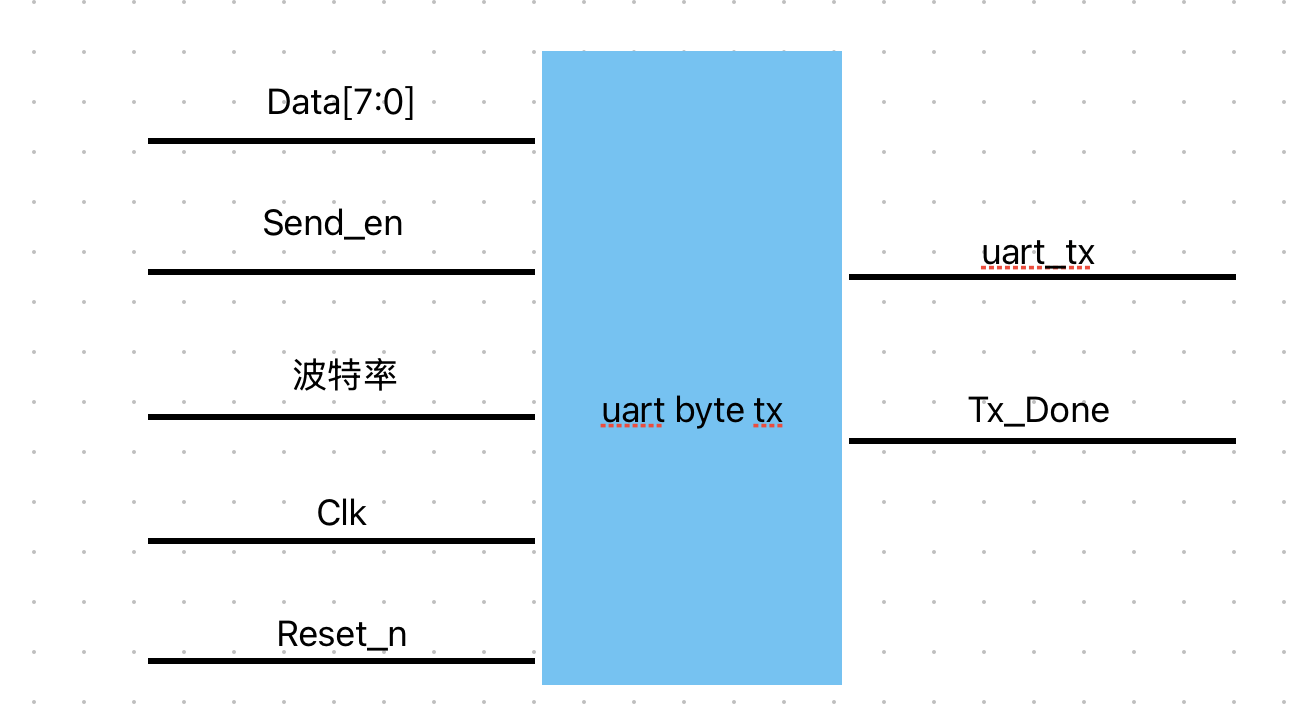

串口通信模块设计的目的是用来发送数据的，因此需要有一个数据输入端口
串口通信，支持不同的波特率，所以需要一个波特率设置端口。
串口通信的本质就是将8位的并行数据通过一根信号线，在不同的时刻传输并行数据的不同位，通过多个时刻，最终将8位并行数据全部传出。
以1位低电平的起始位开始，接着是8位数据位，最后是1位高电平的停止位，总共10位数据。
控制信号，需要一个信号来告诉模块可以发送数据了(when to send)，还需要一个信号来告诉模块当前的一批数据已经成功发送了。

Verilog代码实现,切记这里坑比较多，推荐自己写一遍

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11


`timescale 1ns / 1ns

module uart_byte_tx(
    input Clk,
    input Reset_n,
    input [7:0] Data,
    input [2:0] Baud_set, // 波特率设置,8种波特率
    input Send_en,
    output uart_tx,
    output Tx_done
)

首先计算一下计数器的最大值，已知我们的FPGA时钟频率是125MHz，假设我们选择的波特率是115200bps,那么每一位对应的时钟周期数就是125000000/115200=1085.069，遵从宁可多花时间也不丢数据的原则，向上取整为1086个时钟周期（实际波特率会略低于115200bps）,需要11位的计数器来存储。假设我们选择的波特率是300bps,那么每一位对应的时钟周期数就是125000000/300=416666.67，向上取整为416667个时钟周期，需要19位的计数器来存储。

使用一个19位的bps_DR寄存器来存储当前波特率对应的时钟周期数，[18:0]bps_DR
可以使用一个译码器将3位的波特率设置转换成对应的时钟周期数

 1
 2
 3
 4
 5
 6
 7
 8
 9
10


reg [18:0] bps_DR;
always@(*)
    case(Baud_set)
        0: bps_DR = 125000000/ 9600；
        1: bps_DR = 125000000/ 19200;
        2: bps_DR = 125000000/ 38400;
        3: bps_DR = 125000000/ 57600;
        4: bps_DR = 125000000/ 115200;
        default: bps_DR = 125000000/ 9600;
    endcase

由于最大的bps_DR是19位，所以可以使用一个19位的计数器来进行计数[18:0] div_cnt,需要考虑到只有在Send_en状态时才进行计数。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13


reg [18:0] div_cnt;
always@(posedge Clk or negedge Reset_n)
if(!Reset_n)
    div_cnt <= 0;
else if(Send_en)
    begin
        if(div_cnt == bps_DR -1)
            div_cnt <= 0;
        else
            div_cnt <= div_cnt + 1;
    end
else
    div_cnt <= 0;

由于一共有10位数据需要发送，所以可以使用一个4位的计数器来记录当前发送的数据是第几位[3:0] bps_cnt

1
2
3
4
5
6
7
8


reg [3:0] bps_cnt;
always@(posedge Clk or negedge Reset_n)
if(!Reset_n)
    bps_cnt <= 10; // 初始状态设置为10而不是0，后面解释🙋‍♂️
else if(div_cnt == bps_DR -1)
    bps_cnt <= bps_cnt + 1;
else if(bps_cnt == 10 && div_cnt == 2) // 如果写成Send_en呢，如果写成div_cnt == 1呢，后面再说🙋‍♂️
    bps_cnt <= 0;

设置uart_tx和Tx_done信号

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25


always@(posedge Clk or negedge Reset_n)
if(!Reset_n)
    begin
        uart_tx <= 1; // 空闲状态为高电平
        Tx_done <= 1;
    end
else begin
    case(bps_cnt)
        0: uart_tx <= 0;
        1: uart_tx <= Data[0];
        2: uart_tx <= Data[1];
        3: uart_tx <= Data[2];
        4: uart_tx <= Data[3];
        5: uart_tx <= Data[4];
        6: uart_tx <= Data[5];
        7: uart_tx <= Data[6];
        8: uart_tx <= Data[7];
        9: uart_tx <= 1;
        10: begin
            uart_tx <= 1;
            Tx_done <= 1;
        end
        default: uart_tx <= 1;
    endcase
end

testbench代码

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47


`timescale 1ns / 1ns
module uart_byte_tx_tb();
    reg Clk;
    reg Reset_n;
    reg [7:0] Data;
    reg Send_en;
    reg [2:0] Baud_set;
    wire uart_tx;
    wire Tx_done;

uart_byte_tx uart_byte_tx(
    .Clk(Clk),
    .Reset_n(Reset_n),
    .Data(Data),
    .Baud_set(Baud_set),
    .Send_en(Send_en),
    .uart_tx(uart_tx),
    .Tx_done(Tx_done)
)

initial Clk = 1;
always #4 Clk = !Clk; // notice that we use 125MHz clock
initial begin
    Reset_n = 0;
    Data = 0;
    Send_en = 0;
    Baud_set = 4; // 115200bps

    # 201; // 我的理解是比周期正好多一点，防止不稳定
    Reset_n = 1;
    # 100;
    Data = 8'h57;
    Send_en = 1;

    # 20; // 我的理解是保证Tx_done有充分的时间可以变成0，方便上升沿检测
    @(posedge Tx_done);
    Send_en = 0;

    # 20000;
    Data = 8'h75;
    Send_en = 1;
    # 20;
    @(posedge Tx_done);
    Send_en = 0;
    # 20000;
    $stop;
endmodule

经过仿真可以测得一个小字节的间隔是8.68us,接近理论值1000000/115200=8.68us,符合预期。
上述两个疑问的回答：

1.bps_cnt初始值设置为10是为了在reset的时候让uart_tx和Tx_done都处于空闲状态（高电平），即此时并没有数据发送。 2. 为什么不可以使用Send_en来控制bps_cnt变成0，因为在实际仿真的过程中，在Tx_done上升时，看似Send_en=0，实际使用的Send_en信号并不是0而是1，导致bps_cnt变成0,进入了发送状态，然而我们要求bsp_cnt保持10的状态直到下一次Send_en变成1才开始发送数据。 3. 为什么不可以写成div_cnt == 1,看似使用计数保证了有一个稳定的时间间隔，但是在实际仿真过程中，在Tx_done上升瞬间，和2一样，Send_en并不是0而是1，导致div_cnt并没有归零，而是继续计数，div_cnt=1，而在下一个时钟周期上升时，div_cnt恰好是1导致bps_cnt变成0，进入了发送状态，就和2一样了。

总结：深入分析仿真中实际的信号变化情况，考虑到信号的竞争与冒险问题，设计出合理的代码是关键。还有就是善用仿真。
